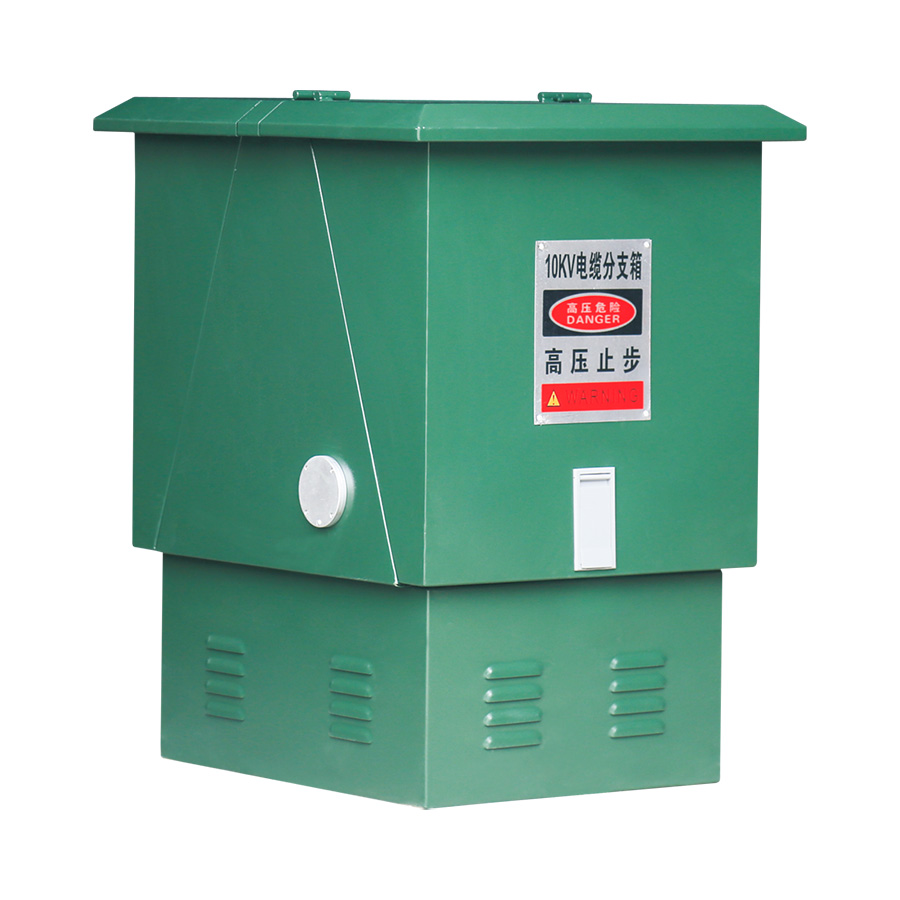

DFW 10kV 电缆分支箱

产品概述:

DFW 10kV电缆分支箱是近年来广泛用于电力配网系统中的电缆化工程设备,它的主要特点是双向开门、利用对接套管作为连接母排,具有长度小、电缆排列清楚、三芯电缆不需大跨度交叉等显著优点。其所采用的电缆接头符合DIN476 36标准。一般采用额定电流630A螺栓固定连接式电缆接头。

产品型号说明

电缆分支箱
电压等级
回路数 ( 一相中进出线总数 )
A 为带避雷器,缺省为不带


使用条件

● 环境温度:最高气温+40℃,最低气温-30℃;
● 风速:相当34m/s(不大于700Pa);
● 相对湿度:日相对湿度平均值不大于95%;月相对湿度平均值不大于95%;
● 防震:水平加速度不大于0.4m/s2,垂直加速度不大于0.15m/s2;
● 安装地点倾斜度:不大于3°;
● 安装环境:周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染,安装地点无剧烈震动。
注:订购本产品超出上述条件规定时,请与本公司协商。

技术参数

序号 项目 单位 参数
1 额定电压 kV 12
2 额定电流 A 630
3 动稳定电流 kA/s 50/0.3
4 热稳定电流 kA /s 20/3
5 1分钟工频耐压 kV 42
6 15 分钟直流耐压 kV 52
7 雷电冲击耐压 kV 105
8 箱体防护等级   IP33

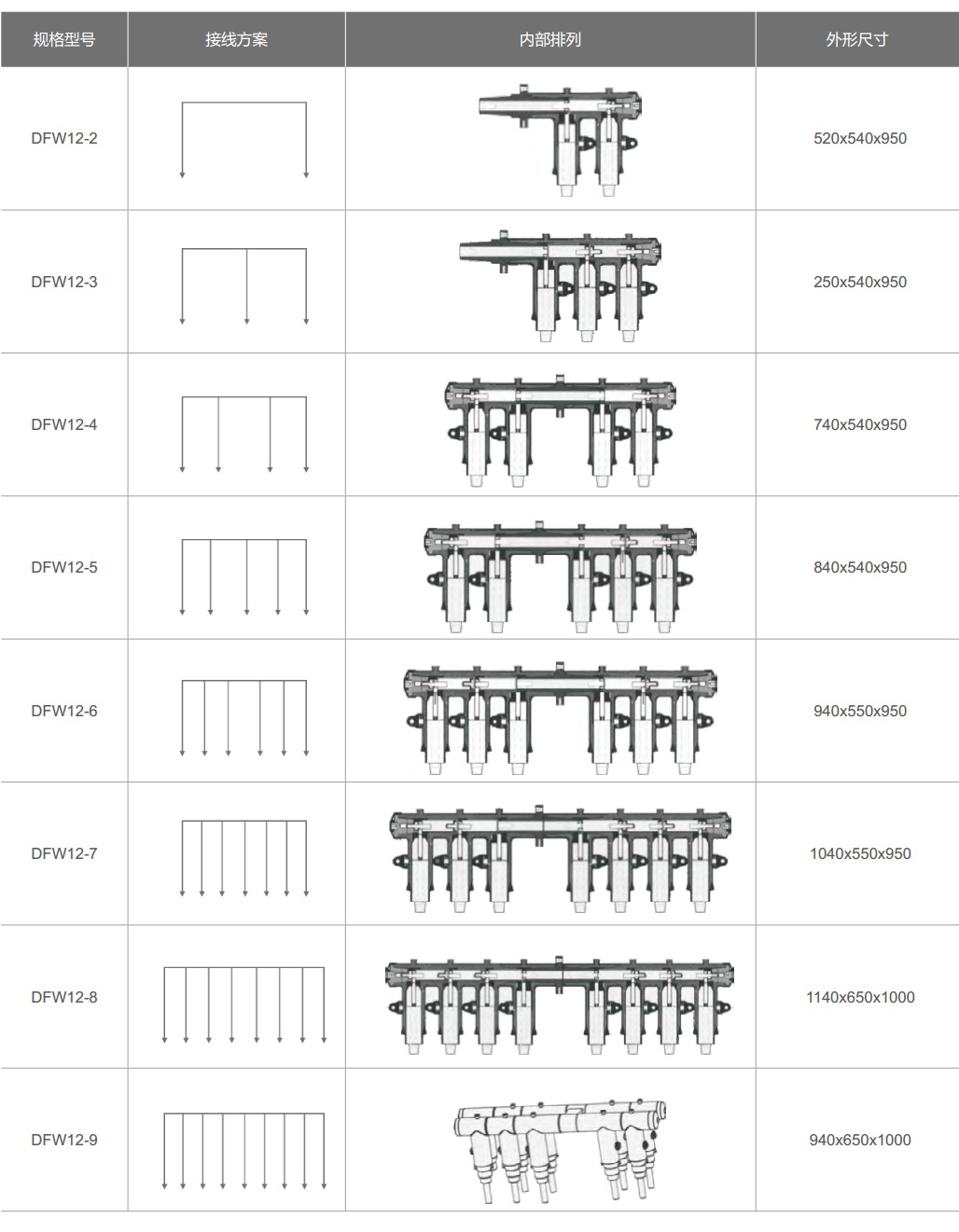

订货信息(箱体配置方案)

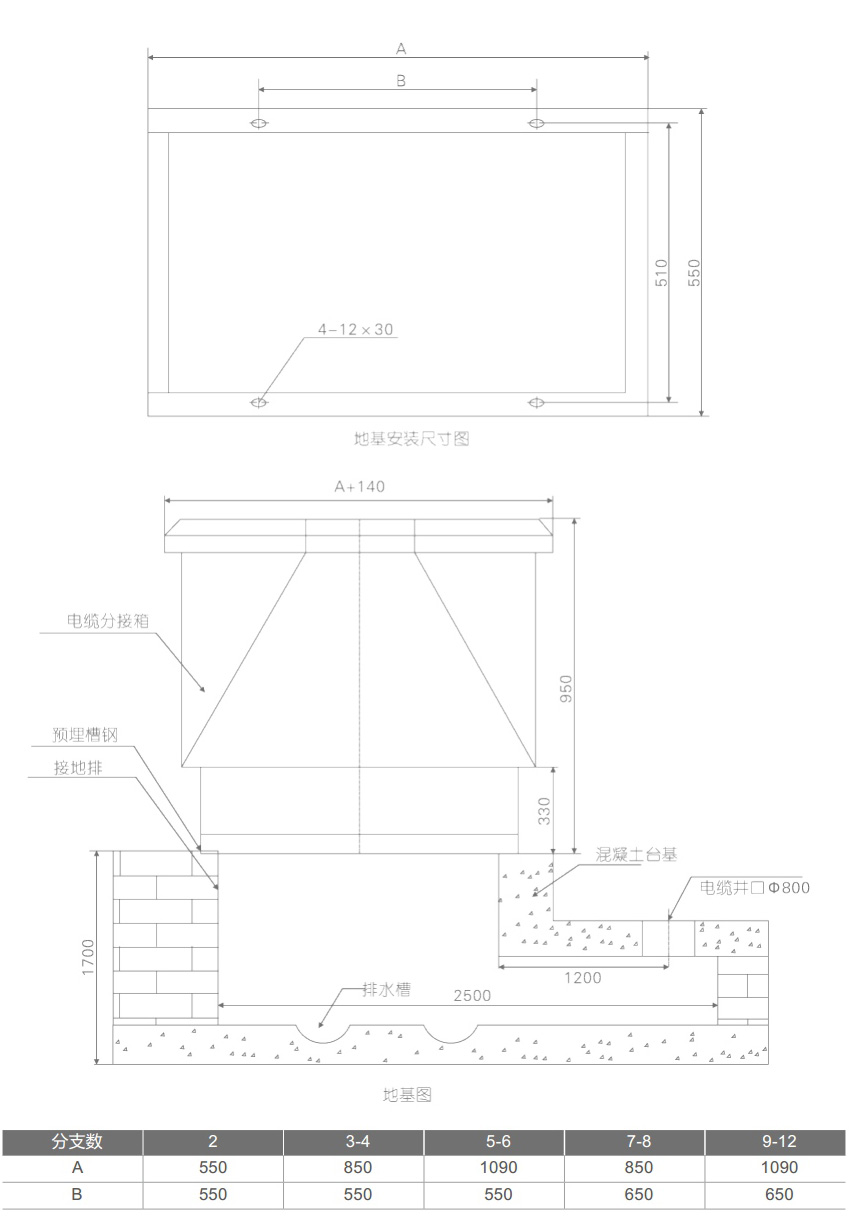

欧式电缆分支箱地基图
